Архітектурний алюмінієвий шаблон Робот-зварювальна робоча станція

Foshan Yilaite Machinery Equipment Co., Ltd. є одним із провідних виробників і постачальників архітектурних алюмінієвих шаблонів роботизованих зварювальних робочих станцій у Китаї, а також підтримує високоякісні індивідуальні послуги. Маючи багатий досвід, ми щиро вітаємо вас придбати вдосконалену робочу станцію зварювального робота з алюмінієвим шаблоном на нашому заводі.



особливості

Склад обладнання: цей набір обладнання являє собою зварювальну робочу станцію робота, спеціально розроблену для будівництва алюмінієвої опалубки, яка складається зі зварювального робота, джерела зварювального живлення, верстака для позиціонування заготовки, пристосування, електричного керування та інших частин.

Встановлення робота: у цій схемі заготовку розташовують і встановлюють на робочому столі таким чином, щоб максимальний робочий радіус робота міг досягти зварювального шва та відповідати положенню під час зварювання, щоб забезпечити ефект формування зварного шва.

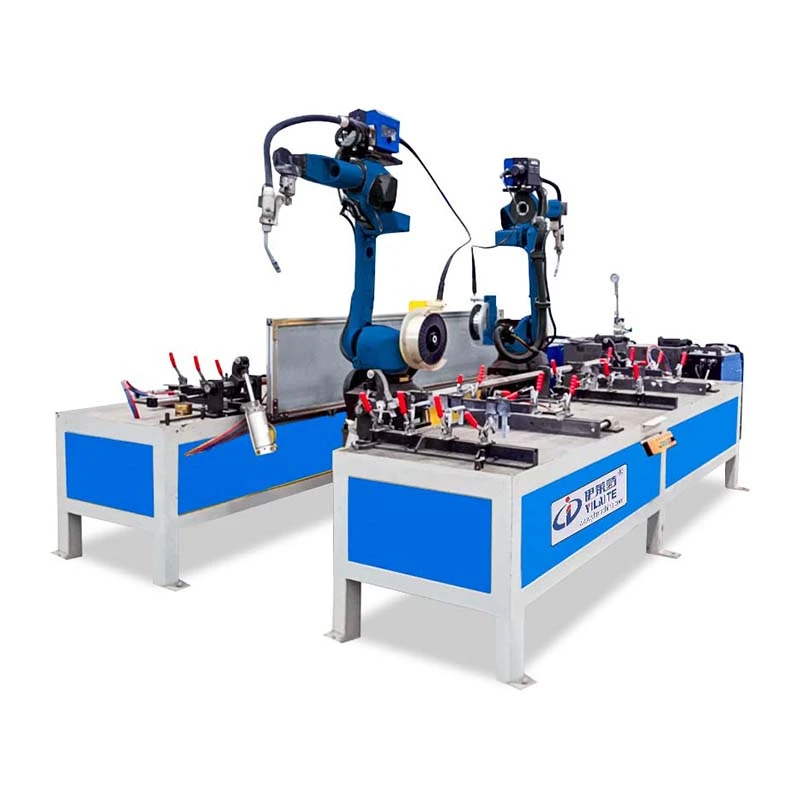

Загальне розташування робочої станції: як показано на малюнку, обладнання підходить для виробництва кругового зварювання двох робочих станцій. Подвійні роботи розміщені в середньому положенні, а верстак позиціонування заготовки (тобто дві станції) розміщено ліворуч і праворуч. На кожному верстаку можна розмістити одну або дві заготовки відповідно до довжини заготовок. Після зварювання групи заготовок перша вісь робота обертається, завдяки чому робот працює поперемінно між двома станціями, і зварювання не впливає на завантаження та розвантаження

заготовок на іншій станції. Шафа керування роботом і джерело зварювального живлення розміщені за монтажною платформою, що зручно для експлуатації та обслуговування обладнання. Деталь розміщується горизонтально та фіксується, а рука робота утримує зварювальний пістолет MIG, щоб він рухався, щоб завершити зварювання деталі.

Кріплення заготовки: використовується універсальне багато{0}}реберне пристосування для позиціонування з пневматичним нахилом. Заготівлю розміщують на платформі позиціонування, заготовку фіксують і позиціонують пристосуванням, а заготовку щільно притискають, щоб забезпечити безперервне зварювання заготовки. Пристосування для заготовки використовує незалежну структуру позиціонування пневматичного типу нахилу; Його можна переміщати та фіксувати як у вертикальному, так і в горизонтальному напрямках, щоб полегшити налаштування заготовок із різними характеристиками.

Обсяг і загальна точність застосовуваного заготовки обладнання Максимальний розмір заготовки (довжина × ширина): 3200 × 600 мм.

Повторюваність усього обладнання становить менше ±0,10 мм.

Ритм виробництва обладнання: заготовка на платформі одностороннього позиціонування зварюється: приблизно 4-8 хвилин/шт. (фактично визначається відповідно до окружності зварного шва).

Швидкість зварювання: 700 мм/хв.
